| Tên thương hiệu: | QIHAI |
| Số mô hình: | QH-GC3-H |
| MOQ: | 1 bộ |
| Giá: | có thể đàm phán |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 100 bộ/tháng |

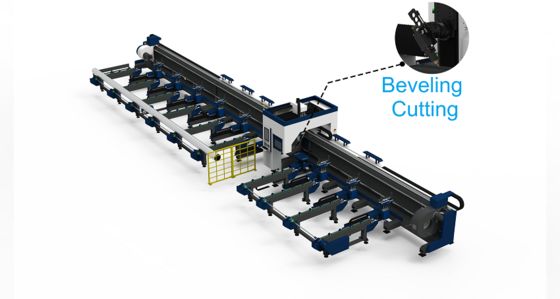

Lõi vát mép gắn bên: Góc vát có thể điều chỉnh ±45° (thiết kế gắn bên để căn chỉnh ổn định); Kẹp 3 chấu đảm bảo không bị dịch chuyển ống trong quá trình vát mép.
Thông số kỹ thuật chính: Ống tròn Φ15-580mm/ống vuông 15×15-580×580mm; Chiều dài ống 11500-12500mm; Laser 6000W-20KW (vát mép thành dày); Độ chính xác trục ±0,03mm; Trọng lượng máy 20T.
Hiệu quả: Vát mép + cắt một lần; giảm thời gian gia công thứ cấp 50% so với các thao tác tách truyền thống.
Phù hợp: Điện gió/dầu khí; ống hạng nặng cần vát mép ±45° sẵn sàng cho mối hàn.
| Model | QH-GC3-H |
|---|---|
| Đường kính cắt | Ống tròn: Φ15-580mm Ống vuông: 15*15mm đến 580*580mm |
| Khả năng chiều dài ống | 11500-12500mm |
| Trọng lượng máy | 20T |
| Kích thước (D*R*C) | 22200*5350*2650mm |
| Dải công suất laser | 6000W-20KW |
| Độ chính xác định vị | ±0,03mm (trục X/Y) |
| Độ chính xác định vị lại | ±0,03mm (trục X/Y) |
| Các loại ống tương thích | Ống tròn / Ống vuông |
Thiết kế gắn bên đảm bảo độ ổn định khi vát mép ống lớn: Không giống như các hệ thống vát mép gắn trên đỉnh dễ bị rung với các ống siêu dài (12,5m) hoặc đường kính lớn (Φ580mm), cấu trúc gắn bên thẳng hàng với trục dọc của bệ tiện. Điều này giảm thiểu độ lệch góc vát (≤±0,5°) trên toàn bộ chiều dài ống, đảm bảo các mối nối hàn khớp liền mạch—rất quan trọng đối với đường ống dầu áp suất cao, nơi các đường vát không đều có nguy cơ rò rỉ.
Phạm vi vát mép ±45° bao gồm các nhu cầu hàn khác nhau: Phạm vi góc đầy đủ ±45° hỗ trợ các cấu hình vát phổ biến (kiểu V, kiểu U, một/hai mặt) cho cả ống mỏng (1mm) và thành dày (20mm+). Ví dụ, nó có thể tạo ra các đường vát -30° để hàn giáp mối kim loại khác loại và các đường vát +45° để hàn chồng, loại bỏ sự cần thiết của nhiều dụng cụ vát mép và giảm chi phí dụng cụ đi 35%.
3 chấu + Vát mép gắn bên = Siêu chính xác: Hệ thống 3 chấu kẹp ống tại ba điểm để ngăn xoắn trong quá trình vát mép công suất cao (20KW), trong khi độ chính xác trục ±0,03mm đảm bảo độ sâu và góc vát nhất quán. Điều này làm giảm tỷ lệ phế phẩm 40% so với vát mép thủ công, nơi lỗi của con người thường dẫn đến các kích thước vát không khớp.
Kết cấu hạng nặng duy trì Vát mép liên tụcg: Khung 20T hấp thụ rung động từ việc vát mép gắn bên của các ống thành dày (ví dụ: đường ống thép carbon 20mm), duy trì hoạt động ổn định trong quá trình sản xuất liên tục 24/7. Độ bền này, kết hợp với quy trình làm việc cắt vát một lần, tăng sản lượng hàng ngày lên 45% đối với các lô ống hạng nặng từ trung bình đến lớn.
