| Nom De La Marque: | QIHAI |
| Numéro De Modèle: | QH-GC3-H |
| MOQ: | 1 ensemble |
| Prix: | Négociable |
| Conditions De Paiement: | T/T |
| Capacité D'offre: | 100 set / mois |

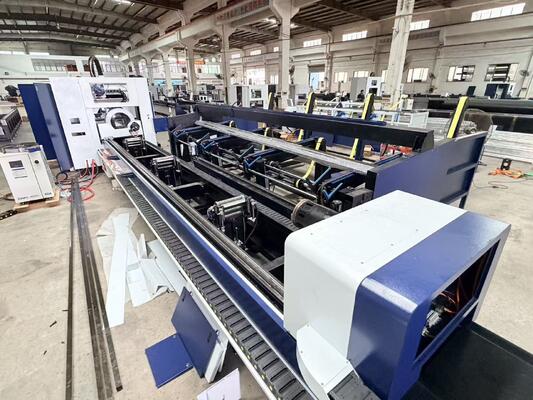

Modèle de base de machine : DZ6024G (série commerciale : QH-GC3)
Système de serrage : liaison synchrone intelligente à 3 mandrins pour une préhension robuste sans glissement
Taux de rejet de queue : coupe avancée de déchets véritablement zéro et ultra-courte via la technologie de changement de vitesse à 3 mandrins
Dimensions hors tout de l'usine : 16 680 mm (L) × 5 480 mm (L) × 2 250 mm (H)
Capacité de chargement automatisé des matières premières : largeur de paquet maximale de 6 420 mm avec un pas de support robuste et serré de 2 000 mm pour empêcher la déflexion du tube brut
Zone de déchargement des produits finis : longueur totale de collecte de 4 750 mm équipée de deux chariots de tri modulaires de 2 165 mm
Hauteur centrale du mandrin : 900 mm à partir du niveau de la fondation pour une stabilité mécanique et une ergonomie optimisées
| Modèle | QH-GC3-H |
|---|---|
| Diamètre de coupe | Tube rond : Φ15-580 mm Tube carré : 15*15 mm à 580*580 mm |
| Capacité de longueur de tube | 11500-12500 mm |
| Poids de la machine | 20T |
| Dimensions (L*L*H) | 22200*5350*2650mm |
| Plage de puissance du laser | 6000W-20KW |
| Précision de positionnement | ±0,03 mm (axe X/Y) |
| Précision de repositionnement | ±0,03 mm (axe X/Y) |
| Types de tubes compatibles | Tube rond / Tube carré |
Élimination de la déformation structurelle: Les tubes industriels longs et lourds ont naturellement tendance à s'affaisser sous leur propre poids. En tirant parti d'un serrage coopératif à 3 mandrins associé à des cadres de support lourds précis espacés de 2 000 mm, le tube reste parfaitement linéaire tout au long du cycle de coupe. Cela garantit une précision extrême pour les chanfreins, les rainures et les intersections complexes sur des profils lourds.
Utilisation maximale des matériaux (zéro déchet): L'avantage financier majeur de la conception à 3 mandrins réside dans sa capacité à déplacer et à faire passer le tube de manière dynamique entre les mandrins pendant le processus de coupe. Cela permet à la tête laser de couper jusqu'au bord absolu du matériau, obtenant ainsi efficacementdéchets de résidus presque nuls, ce qui réduit considérablement les coûts des matières premières pour les fabricants à gros volume.
Automatisation ininterrompue et à grande vitesse: La synergie entre le plateau de travail à 3 mandrins et le système de collecte à double déchargement entièrement automatisé de 2 165 mm permet une production continue et transparente. La machine gère des serrages lourds, des micro-décalages, des coupes à grande vitesse et un tamponnage de tubes finis sans rayures sans nécessiter d'intervention manuelle, augmentant de façon exponentielle le débit pour les fabricants d'acier de construction et de châssis de machines.
