QH-GZ शून्य-टेलिंग लेजर ट्यूब कटिंग मशीन बेवेलिंग कटिंग पूरी तरह से स्वचालित लोडिंग

Name: QH-GZ शून्य-टेलिंग लेजर ट्यूब कटिंग मशीन बेवेलिंग कटिंग पूरी तरह से स्वचालित लोडिंग
Brand: Qihai Laser Tech. Co., Ltd.
SKU: QH-GZ
Availability: InStock

ब्रांड नाम:	QIHAI
मॉडल संख्या:	QH-GZ
मूक:	1 सेट
कीमत:	बातचीत योग्य
भुगतान की शर्तें:	टी/टी
आपूर्ति की योग्यता:	100 सेट/महीना

विस्तृत जानकारी

उत्पाद का वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

फोशान, गुआंगडोंग, चीन

प्रमाणन:

CE, ISO

स्थिति:

नया

सीएनसी या नहीं:

हाँ

ग्राफिक प्रारूप समर्थित:

पीएलटी, डीएक्सएफ, एआई, बीएमपी, डीएसटी

काटने की मोटाई:

निर्भर करता है, सामग्री, 0-20 मिमी, 30 मिमी ऐक्रेलिक, 0-15 मिमी

कूलिंग मोड:

पानी की मदद से ठंडा करने वाले उपकरण

गारंटी:

1 वर्ष

बिक्री के बाद सेवा प्रदान की गई:

विदेशों में मशीनरी की सेवा के लिए इंजीनियर उपलब्ध हैं

रंग:

सफेद, ग्राहक के अनुसार, आवश्यक, नीला और सफेद

पैकेजिंग विवरण:

लकड़ी

प्रमुखता देना:

ट्यूब कटिंग मशीन बेवेलिंग कटिंग

बेवेलिंग कटिंग ट्यूब लेजर कटिंग मशीन

30 मिमी ऐक्रेलिक ट्यूब कटिंग मशीन

उत्पाद का वर्णन

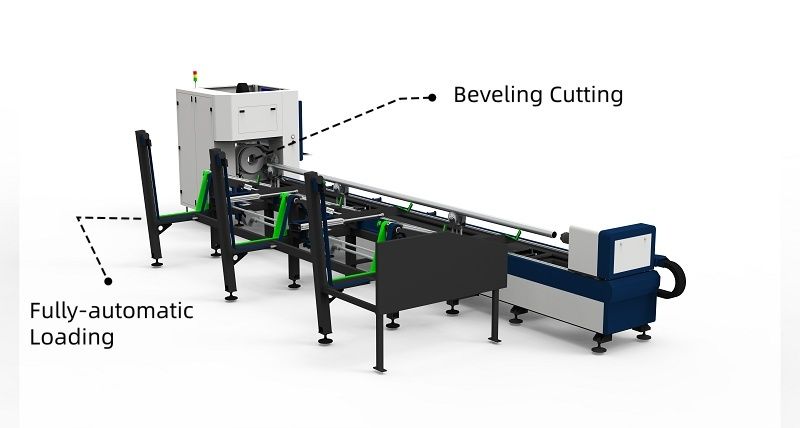

QH-GZ शून्य-टेलिंग लेजर ट्यूब कटिंग मशीन बेवेलिंग कटिंग पूरी तरह से स्वचालित लोडिंग

विवरण​

QH-GZ शून्य-टेलिंग लेजर ट्यूब कटिंग मशीन एकीकृत करता है पूरी तरह से स्वचालित लोडिंग और उच्च-सटीक बेवेलिंग कटिंग एकल समाधान में, जो ऑटोमोटिव घटकों, हाइड्रोलिक सिस्टम और संरचनात्मक इंजीनियरिंग में कुशल, कम-अपशिष्ट ट्यूब प्रसंस्करण के लिए तैयार किया गया है। इसका पूरी तरह से स्वचालित लोडिंग सिस्टम मैनुअल हस्तक्षेप को समाप्त करता है: यह स्वचालित रूप से ट्यूबों को फीड करता है, स्थिति देता है और क्लैंप करता है (गोल: Φ15-500mm; वर्ग: 15×15-500×500mm) जिनकी लंबाई 5500-6500mm है, मैनुअल सेटअप की तुलना में लोडिंग समय को 60% तक कम करता है और सुसंगत ट्यूब संरेखण सुनिश्चित करता है—समान बेवेल गुणवत्ता के लिए महत्वपूर्ण।

स्वचालित वर्कफ़्लो के पूरक, इसका बेवेलिंग कटिंग फ़ंक्शन बहुमुखी प्रोफाइल (वी-टाइप, यू-टाइप, वाई-टाइप, सिंगल/डबल-साइडेड बेवेल) को समायोज्य कोणों (0°-45°, 0.1° वृद्धि) के साथ समर्थन करता है और ±0.03mm X/Y-अक्ष स्थिति/पुनर्स्थिति सटीकता बनाए रखता है। यह एक-पास बेवेलिंग और कटिंग को सक्षम बनाता है, जिससे माध्यमिक पीस या मिलिंग समाप्त हो जाती है। 1500W-20KW लेजर पावर रेंज के साथ युग्मित, यह विभिन्न ट्यूब मोटाई को संभालता है, जबकि शून्य-टेलिंग डिज़ाइन अवशिष्ट अपशिष्ट को ≤5mm तक सीमित करता है। 2T मजबूत फ्रेम और 9620×2950×2080mm के आयामों के साथ निर्मित, यह औद्योगिक स्थायित्व को वर्कशॉप स्पेस अनुकूलन क्षमता के साथ संतुलित करता है, जो मध्यम से बड़े पैमाने पर उत्पादन वातावरण में निर्बाध रूप से संचालित होता है।

त्वरित विवरण

दोहरी कोर कार्य: पूरी तरह से स्वचालित लोडिंग (ऑटो फीड/क्लैंप 5500-6500mm ट्यूब; कोई मैनुअल हैंडलिंग नहीं); बेवेलिंग कटिंग (0°-45° कोण, वी/यू/वाई-टाइप प्रोफाइल, ±0.03mm सटीकता)।
मुख्य विनिर्देश: गोल Φ15-500mm/वर्ग 15×15-500×500mm कटिंग व्यास; 1500W-20KW लेजर पावर; ≤5mm शून्य-टेलिंग अपशिष्ट।
फिट: ऑटोमोटिव/हाइड्रोलिक/संरचनात्मक उद्योग; औद्योगिक वर्कशॉप के लिए 2T वजन + 9620×2950×2080mm आकार।

उत्पाद विनिर्देश

मॉडल	QH-GZ
कटिंग व्यास	गोल ट्यूब: Φ15-500mm वर्ग ट्यूब: 1515mm से 500500mm
ट्यूब लंबाई क्षमता	5500-6500mm
मशीन का वजन	2T
आयाम (LWH)	962029502080mm
लेजर पावर रेंज	1500W-20KW
स्थिति सटीकता	±0.03mm (X/Y-अक्ष)
पुनर्स्थिति सटीकता	±0.03mm (X/Y-अक्ष)
संगत ट्यूब प्रकार	गोल ट्यूब / वर्ग ट्यूब

लाभ

पूरी तरह से स्वचालित लोडिंग बेवेल दक्षता को बढ़ाता है: ऑटो-लोडिंग सिस्टम का स्वचालित ट्यूब फीडिंग, पोजिशनिंग और क्लैंपिंग प्रति बैच सेटअप समय को 40%-50% तक कम करता है (उदाहरण के लिए, 10×6500mm Φ300mm ट्यूब लोड करने में 8-10 मिनट लगते हैं बनाम 20+ मिनट मैन्युअल रूप से)। यह सुसंगत ट्यूब संरेखण भी सुनिश्चित करता है, मैनुअल क्लैंपिंग त्रुटियों के कारण बेवेल कोण विचलन को रोकता है—उच्च-मात्रा में ±0.03mm सटीकता बनाए रखने के लिए महत्वपूर्ण।
एक-पास बेवेलिंग पोस्ट-प्रोसेसिंग को कम करता है: ऑटो-लोडिंग (तेज़, सटीक ट्यूब सेटअप) को बेवेलिंग कटिंग (बहुमुखी प्रोफाइल, 0°-45° समायोज्यता) के साथ मिलाकर, मशीन एक पास में ट्यूब कटिंग + बेवेलिंग को पूरा करती है। यह माध्यमिक बेवेलिंग चरणों (उदाहरण के लिए, मैनुअल पीस) को समाप्त करता है, कुल प्रसंस्करण समय को 35%-45% तक कम करता है और पोस्ट-फिनिशिंग से जुड़े श्रम लागत को कम करता है।
सटीक तालमेल रीवर्क को कम करता है: पूरी तरह से स्वचालित लोडिंग सिस्टम का दोहराने योग्य पोजिशनिंग (±0.03mm संरेखण सटीकता) बेवेलिंग फ़ंक्शन की ±0.03mm अक्ष सटीकता के साथ जुड़ता है, जो हर ट्यूब में समान बेवेल कोण और किनारे की गुणवत्ता सुनिश्चित करता है। यह अर्ध-स्वचालित मशीनों की तुलना में रीवर्क दरों को 50%-60% तक कम करता है, जहां मैनुअल लोडिंग असंगतता वेल्डिंग में बेवेल मिसमैच की ओर ले जाती है।
ऑटो-लोडिंग + शून्य-टेलिंग के माध्यम से अपशिष्ट में कमी:पूरी तरह से स्वचालित लोडिंग सिस्टम सटीक रूप से ट्यूब फीड लंबाई को नियंत्रित करता है, 5500-6500mm ट्यूबों के उपयोग को अधिकतम करता है और मैनुअल ओवरफीडिंग से सामग्री के अपशिष्ट से बचता है। जब शून्य-टेलिंग डिज़ाइन (≤5mm अवशिष्ट) के साथ जोड़ा जाता है, तो यह सामग्री स्क्रैप दरों को 12%-18% तक कम करता है—स्टेनलेस स्टील ट्यूबों जैसे उच्च-मूल्य वाले धातुओं के लिए एक महत्वपूर्ण बचत।
