| ブランド名: | QIHAI |
| モデル番号: | QH-GZ |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 支払い条件: | T/T |
| 供給能力: | 100セット/月 |

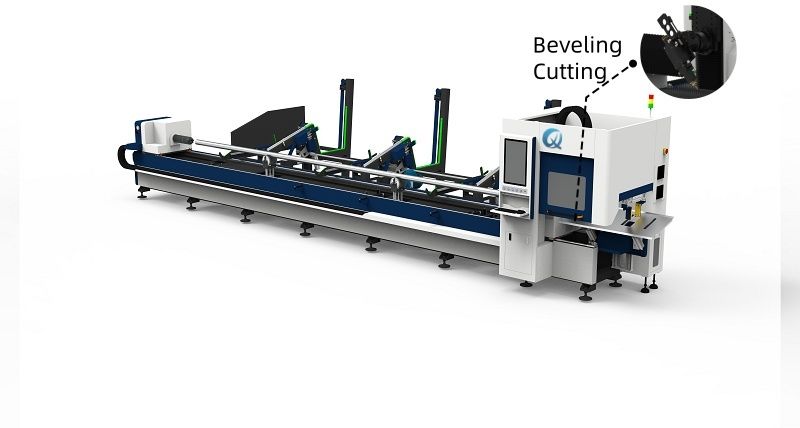

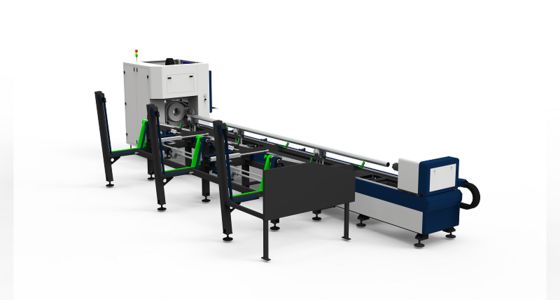

主要な水平面取りのハイライト: 水平マウント構造はΦ15-500mm/15×15-500×500mmの管を安定させます。±45°の調整可能な面取り角度をサポートし、≤5mmのゼロテーリング廃棄物と組み合わされています。
主な仕様: 1500W-20KWレーザー出力; ±0.03mm X/Y精度; 5500-6500mmの管長容量（丸/角管）。
適合: 溶接可能な管用途（自動車/油圧）; 2T重量+ 9620×2950×2080mmのサイズは、中規模のワークショップに適しています。
| モデル | QH-GZ |
|---|---|
| 切断直径 | 丸管: Φ15-500mm 角管: 15*15mm～500*500mm |
| 管長容量 | 5500-6500mm |
| 機械重量 | 2T |
| 寸法（L*W*H） | 9620*2950*2080mm |
| レーザー出力範囲 | 1500W-20KW |
| 位置決め精度 | ±0.03mm（X/Y軸） |
| 再位置決め精度 | ±0.03mm（X/Y軸） |
| 対応管タイプ | 丸管 / 角管 |
水平レイアウトは面取り角度の一貫性を保証: 水平マウント面取り構造は、管を切断平面と平行に配置し、重力によるたわみを最小限に抑えます。これは、大口径管（例：Φ500mm丸管）または長い6500mm管にとって重要です。これと±0.03mmの軸精度を組み合わせることで、管全体の長さにわたって面取り角度の偏差が≤±0.5°となり、垂直面取りの不均一さによって生じる溶接ギャップを回避し、再作業率を40％～50％削減します。
水平面取り+ゼロテーリング相乗効果でコストを削減: 水平設計は、最終切断時（残留長が最小限に抑えられたとき）でも管の安定性を維持し、ゼロテーリング機能の≤5mmの廃棄物基準が確実に満たされるようにします。毎月300本の6500mm長のΦ300mmステンレス鋼管を加工するワークショップの場合、これにより年間約380kgの材料が節約されます。水平面取りは二次的な角度研削を排除し、人件費を25％～30％削減します。
多様な管タイプに対応する効率的な面取り: 水平面取りシステムは、丸管（Φ15-500mm）と角管（15×15-500×500mm）の両方にシームレスに適応します。角管に複雑なクランプ調整を必要とする垂直面取り機とは異なり、QH-GZの水平レイアウトは均一な側面クランプを使用して、管の形状全体で面取り精度を維持します。これにより、バッチあたりのセットアップ時間が30％～35％削減され、1日のスループットが向上します。
